Вертикальный экран 9.7″ · 768×1024 · Unisoc 7870
ФОРМ-ФАКТОР TESLA STYLE

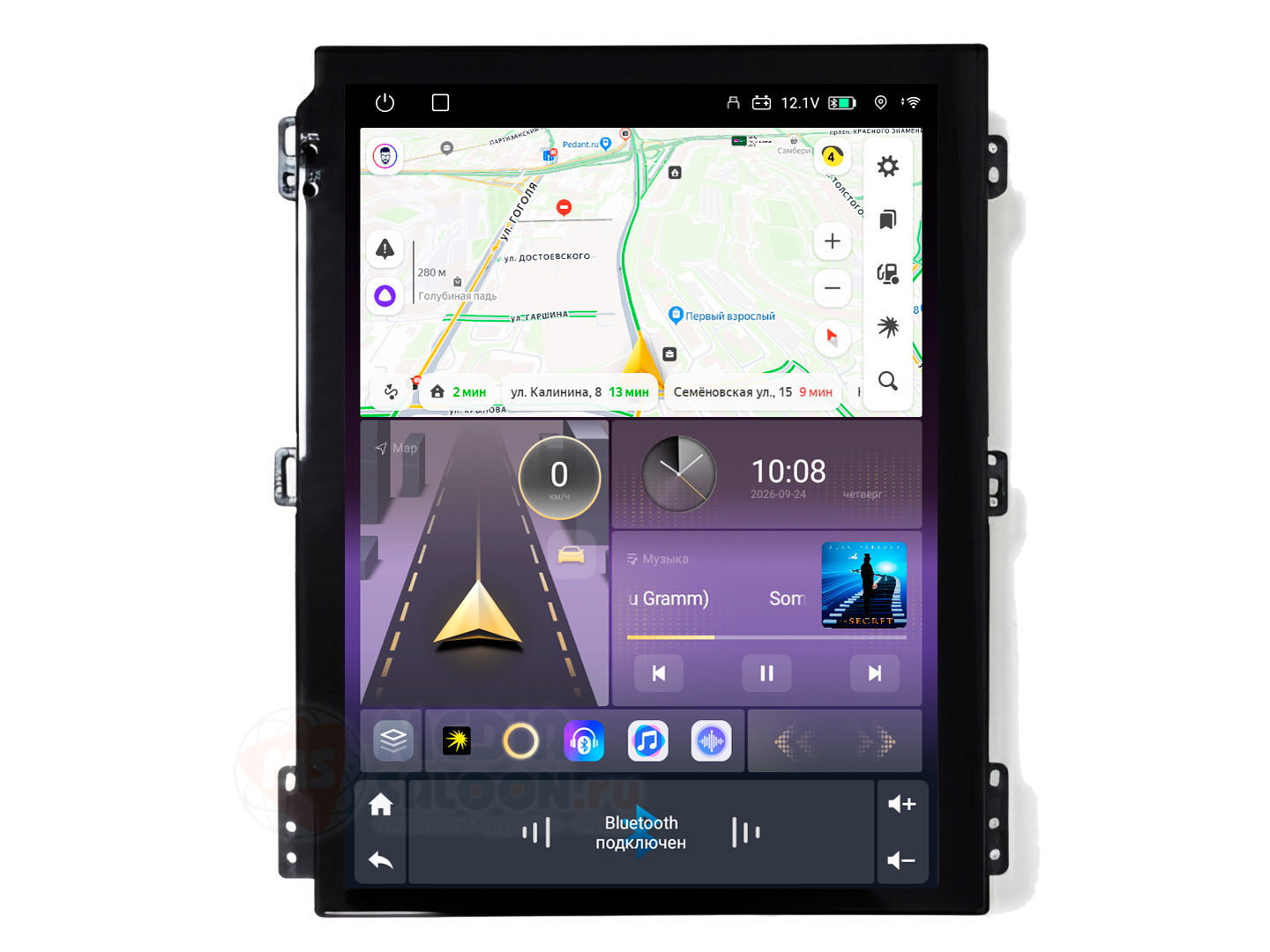

TS20 Tesla Style
9.7″ вертикальная версия
Та же платформа TS20 с 8-ядерным Unisoc 7870 — но в портретном формате. Экран 9.7″ (768×1024), 8+128 ГБ, отдельный DSP ROHM32107, усилитель TDA7851L и радио TDA7708.
Подходит для автомобилей с вертикальной штатной консолью — или для тех, кому важен именно этот форм-фактор.
КОРОТКО
Что такое Tesla Style и чем он отличается от базовой TS20
Tesla Style — это вертикальный форм-фактор магнитолы: экран расположен портретно, как у Tesla Model S / X / 3 / Y и ряда китайских электромобилей. Такие магнитолы ставятся в авто, где штатно предусмотрена вертикальная консоль, либо устанавливаются вместо горизонтальных штатных устройств — с соответствующей переходной рамкой.
В вертикальной версии TS20 используется та же платформа — процессор Unisoc 7870SC, GPU Mali-G57, NPU 8 TOPS, 8 ГБ RAM. Базовая производительность, интерфейс, поддержка 4G, беспроводные CarPlay и Android Auto, камеры 360° — всё это присутствует.
Но есть отличия в аудиотракте и радио. Они не «хуже» — они вынужденные: в узкий вертикальный корпус физически не помещается стандартная материнская плата TS20. Поэтому аудиочасть, DSP и радио выполнены на других чипах. Ниже — честное сравнение.
Отличия от базовой TS20
Прямое сравнение по ключевым компонентам. Цветом выделена версия Tesla Style.
| Параметр | TS20 (базовая) | TS20 Tesla Style 9.7″ |
|---|---|---|
| Форм-фактор | Горизонтальный | Вертикальный (портретный) |
| Диагональ | 9″ или 10″ | 9.7″ |
| Разрешение | HD 1280×720 (IPS) или 2K 2000×1200 (QLED) | 768×1024 (QLED) |
| Процессор | Unisoc 7870SC (6 нм, 8 ядер) | Unisoc 7870SC (6 нм, 8 ядер) |
| GPU | Mali-G57 (4 ядра) | Mali-G57 (4 ядра) |
| NPU | 8 TOPS | 8 TOPS |
| Память | 6/128, 8/256, 12/256 ГБ | 8/128 ГБ |
| Усилитель | TDA7808 (AEC-Q100, 4×27 Вт RMS) | TDA7851L (4×48 Вт макс.) |
| DSP | SI47925 | ROHM32107 |
| Радио | SI47925 | TDA7708 |
| Охлаждение | Активный кулер | Активный кулер |
| Камеры 360° | Поддержка AHD встроена | Поддержка AHD встроена |
| Связь | 4G LTE, BT 5.0/5.1, Wi-Fi 2.4 + 5 ГГц | 4G LTE, BT 5.0, Wi-Fi 2.4 + 5 ГГц |
| CarPlay / Android Auto | Беспроводные | Беспроводные |
| Операционная система | Android 13 | Android 13 |
| Гарантия в РФ | 1 год | 1 год |
Как это выглядит в салоне

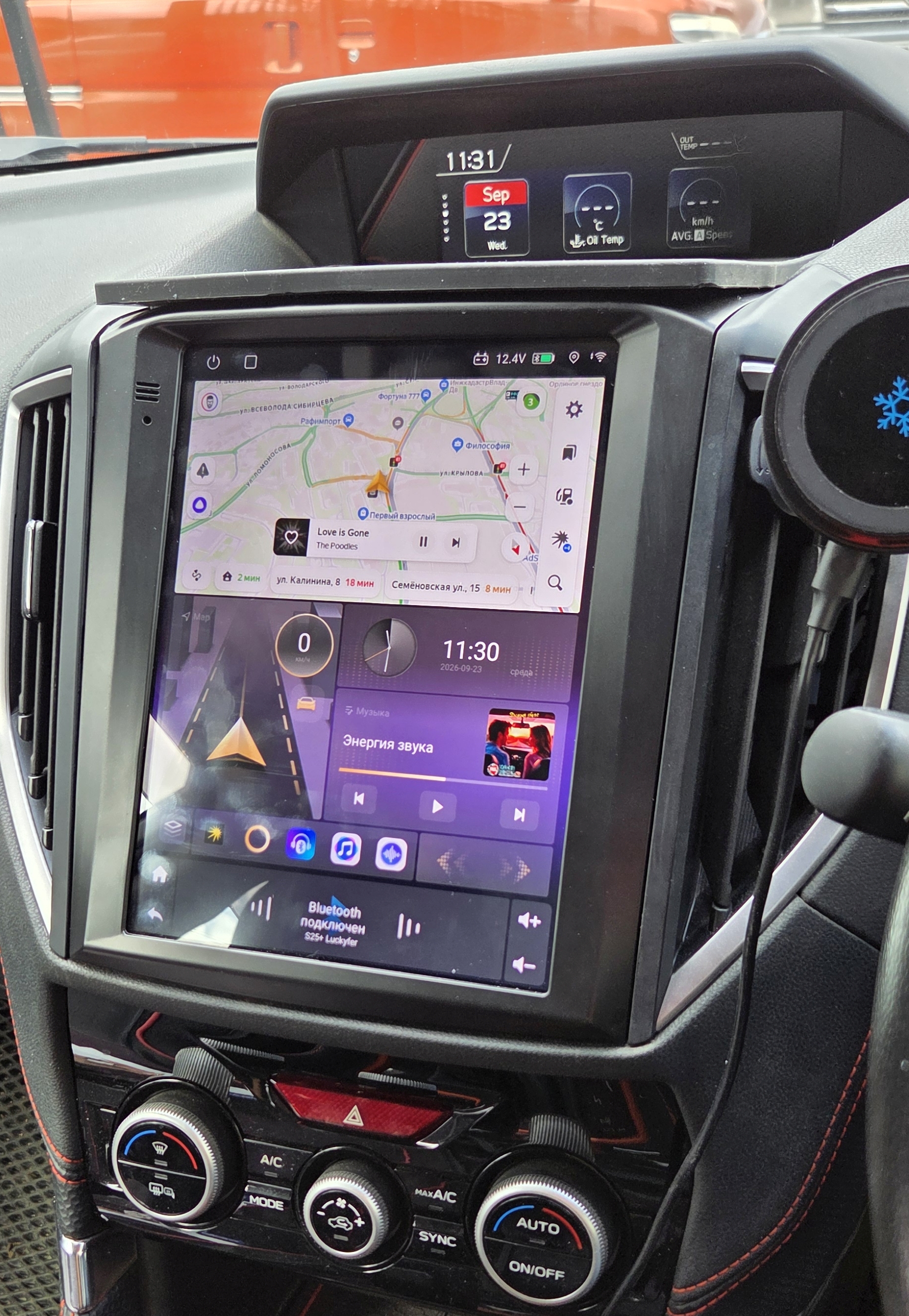

Реальный пример установки TS20 Tesla Style 9.7″ в Subaru Forester SK. Магнитола занимает место штатной консоли, климат-контроль и верхний дисплей авто сохраняются.
Установка TS20 Tesla Style в Subaru Forester SK. Экран интегрирован в штатную консоль: верхний информационный дисплей машины и панель климат-контроля работают как обычно. Комплект рамки и проводки подбирается индивидуально.
Встаёт на место штатной консоли — без «колхоза»
- Штатный верхний дисплей автомобиля (температура, расход, время) сохраняется и продолжает работать.
- Панель климат-контроля остаётся на месте — все ручки и кнопки в штатных позициях.
- Рамка подбирается под конкретную модель и год — без зазоров и щелей в панели.
- Кнопки на руле, штатные камеры и аудиосистема — по возможности сохраняются.
Почему отличия — вынужденные
Ширина корпуса не позволяет разместить стандартную плату
Материнская плата базовой TS20 спроектирована под горизонтальный корпус — она шире, чем вертикальный корпус Tesla Style. В портретный корпус стандартная плата физически не помещается.
Поэтому аудиотракт, DSP и радио-часть в вертикальной версии выполнены на других чипах, которые удаётся разместить на компактной плате. Процессор, память, GPU, NPU и охлаждение — те же, потому что они вынесены на отдельный компактный модуль.
Что это значит на практике
- • Производительность — та же. Unisoc 7870SC, 8 ГБ RAM, тот же интерфейс, те же приложения.
- • Звук — сопоставимого уровня, но с другой элементной базой (TDA7851L + ROHM32107). Настройка — через фирменный эквалайзер ROHM.
- • Радио — на другом чипе (TDA7708 вместо SI47925). Функциональность аналогичная.
- • Память — только 8/128 ГБ. Расширения до 12/256 в этом форм-факторе не предусмотрено.
DSP ROHM32107 — звук под ваш вкус
Отдельный цифровой сигнальный процессор с поканальной настройкой и готовыми сценами.
Что умеет
- — 10-полосный эквалайзер с ползунками от 20 Гц до 20 кГц
- — Готовые сцены — Джаз, Рок, Поп, Классика, Вокал и другие пресеты
- — Настройка по зонам — водитель / все пассажиры / задние
- — Сплит (задержки) — выравнивание сцены под положение слушателя
- — Sub Gain и Sub Freq — управление сабвуфером, срез частот
- — SPDIF Freq — настройка цифрового выхода
Радио TDA7708
AM/FM-тюнер на отдельном чипе. Функциональность — как у базовой TS20: RDS и европейский шаг частот поддерживаются.
RDS
Radio Data System — цифровая передача данных внутри FM-сигнала: название станции, текущая передача, переключение между частотами одной сети при ухудшении приёма.
Европейский шаг частот
Шаг 50 кГц — стандарт для России и Европы. Поддерживается наравне с базовой версией TS20.
Антенный вход
Отдельный вход для штатной антенны (DIN) через адаптер. Адаптер в комплекте.

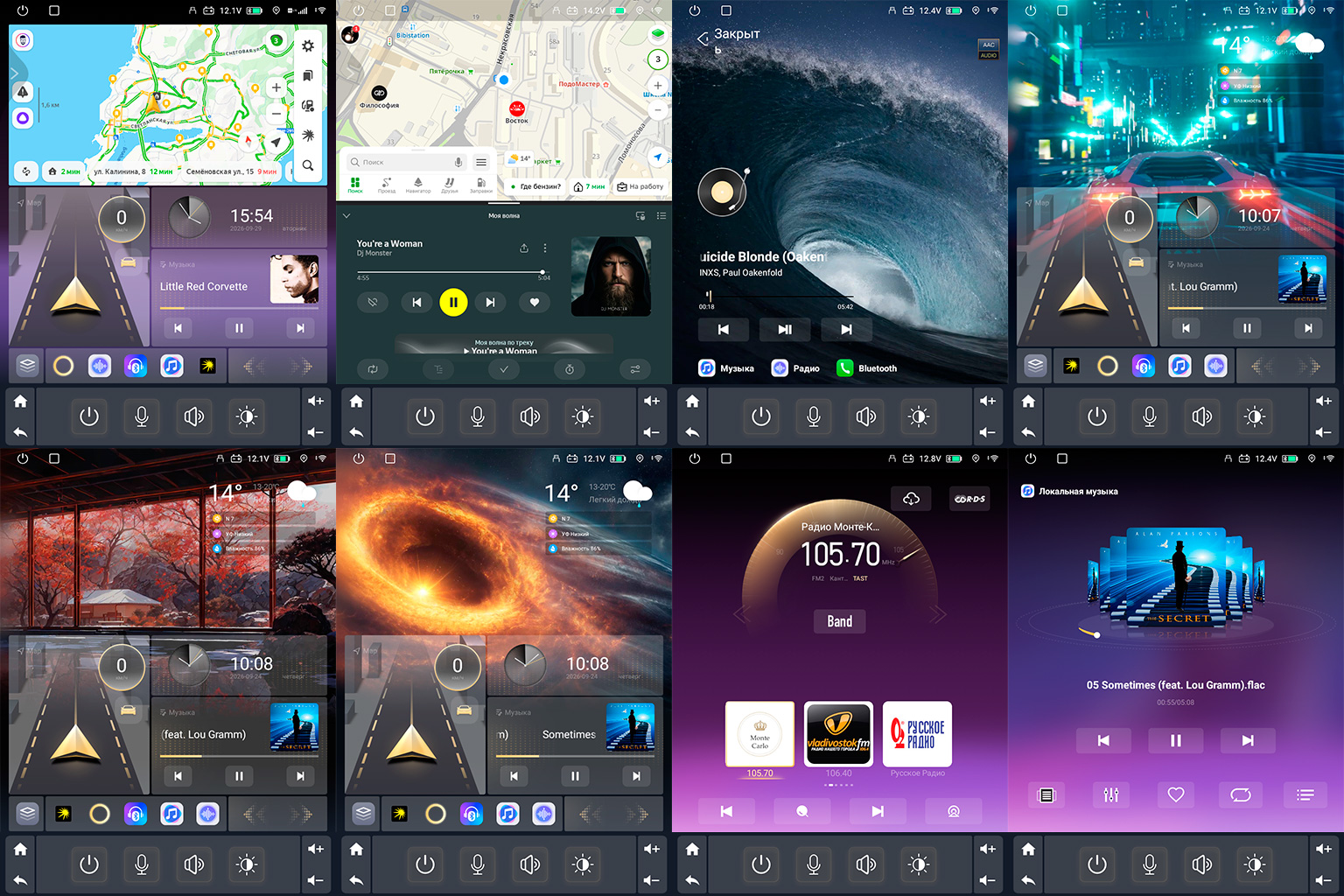

Интерфейс и приложения
Тот же интерфейс, что и у базовой TS20, но адаптированный под вертикальную ориентацию.

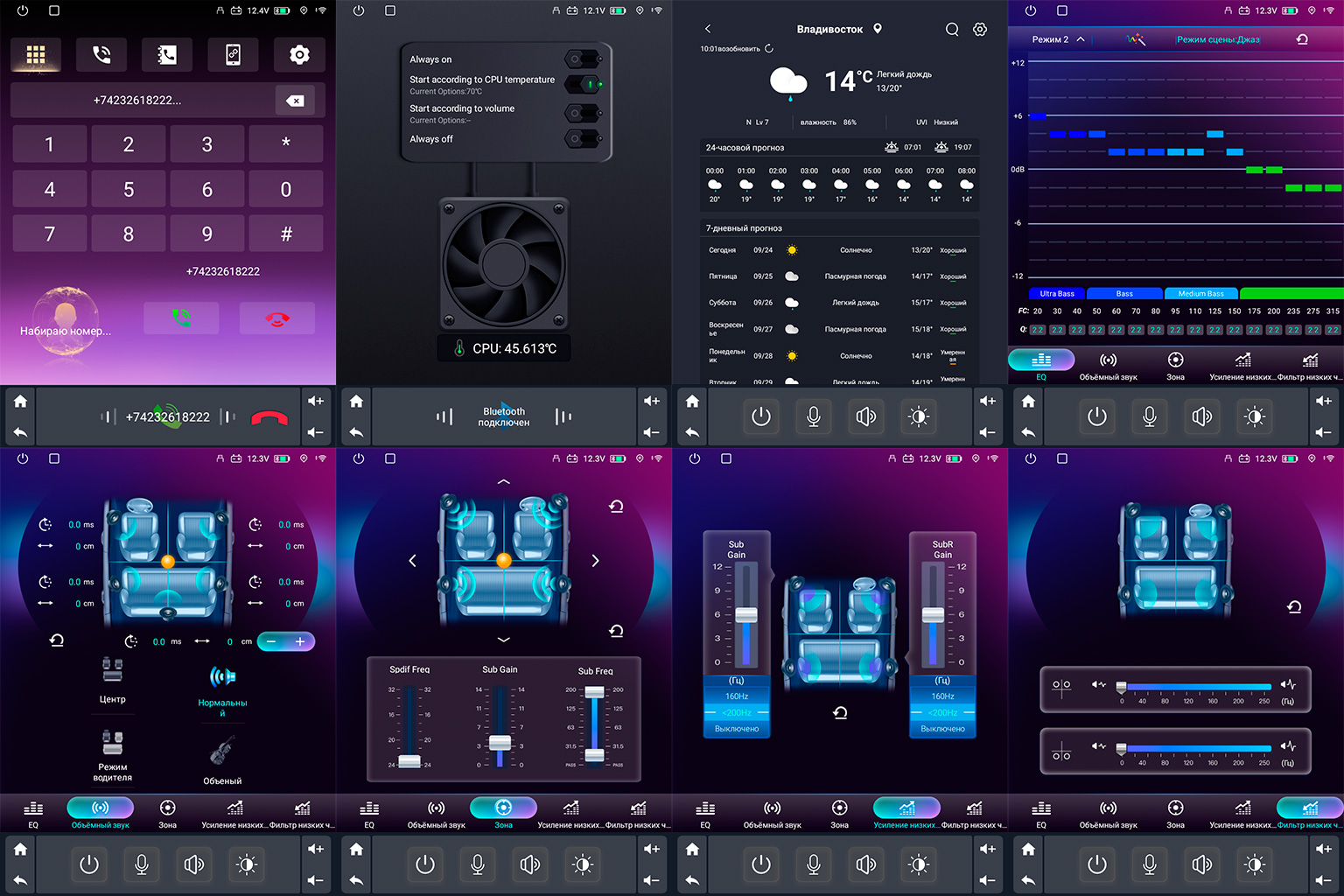

Реальные экраны Tesla Style: набор номера, управление кулером, погода, DSP-сцены, сплит, sub gain, приложения, настройки, кнопки руля, выбор CarPlay / Android Auto.
Навигация
Яндекс.Навигатор, 2ГИС, Навител — на выбор. GPS-антенна в комплекте.
Музыка
Локальный плеер, стриминг, воспроизведение с USB. Bluetooth 5.0 для телефона.
Радио
AM/FM с RDS и европейским шагом частот. Отдельный тюнер TDA7708.
CarPlay и Android Auto
Беспроводные. Плюс поддержка Huawei HiCar для владельцев Huawei/Honor.
Кнопки на руле
Программируются — отдельный экран в настройках. Аналоговые и CAN-кнопки.
Камеры 360°
Встроенная поддержка AHD. Докупаются только камеры — подключаются одной фишкой.
Технические характеристики
| Форм-фактор | Вертикальный (портретный), 9.7″ |
| Разрешение экрана | 768×1024 (QLED) |
| Процессор | Unisoc 7870SC, 8 ядер (1×A76 @2.7 + 3×A76 @2.3 + 4×A55 @2.1 ГГц) |
| GPU | Mali-G57, 4 ядра |
| NPU | 8 TOPS |
| ОЗУ / ПЗУ | 8 ГБ / 128 ГБ |
| Усилитель | TDA7851L |
| DSP | ROHM32107 |
| Радио | TDA7708 (AM/FM, RDS, европейские частоты) |
| Охлаждение | Активный кулер |
| Связь | 4G LTE (слот SIM), Bluetooth 5.0, Wi-Fi 2.4 + 5 ГГц |
| Навигация | GPS / ГЛОНАСС / BEIDOU |
| Камеры | Поддержка AHD 1080P / 720P, интегрированный модуль 360° |
| CarPlay / Android Auto | Беспроводные |
| Дополнительно | Huawei HiCar, Mirror (трансляция экрана) |
| ОС | Android 13 |
| Гарантия в РФ | 1 год |
Что в коробке
Всё необходимое для подключения — в комплекте. Докупаются только камеры 360° и опции.

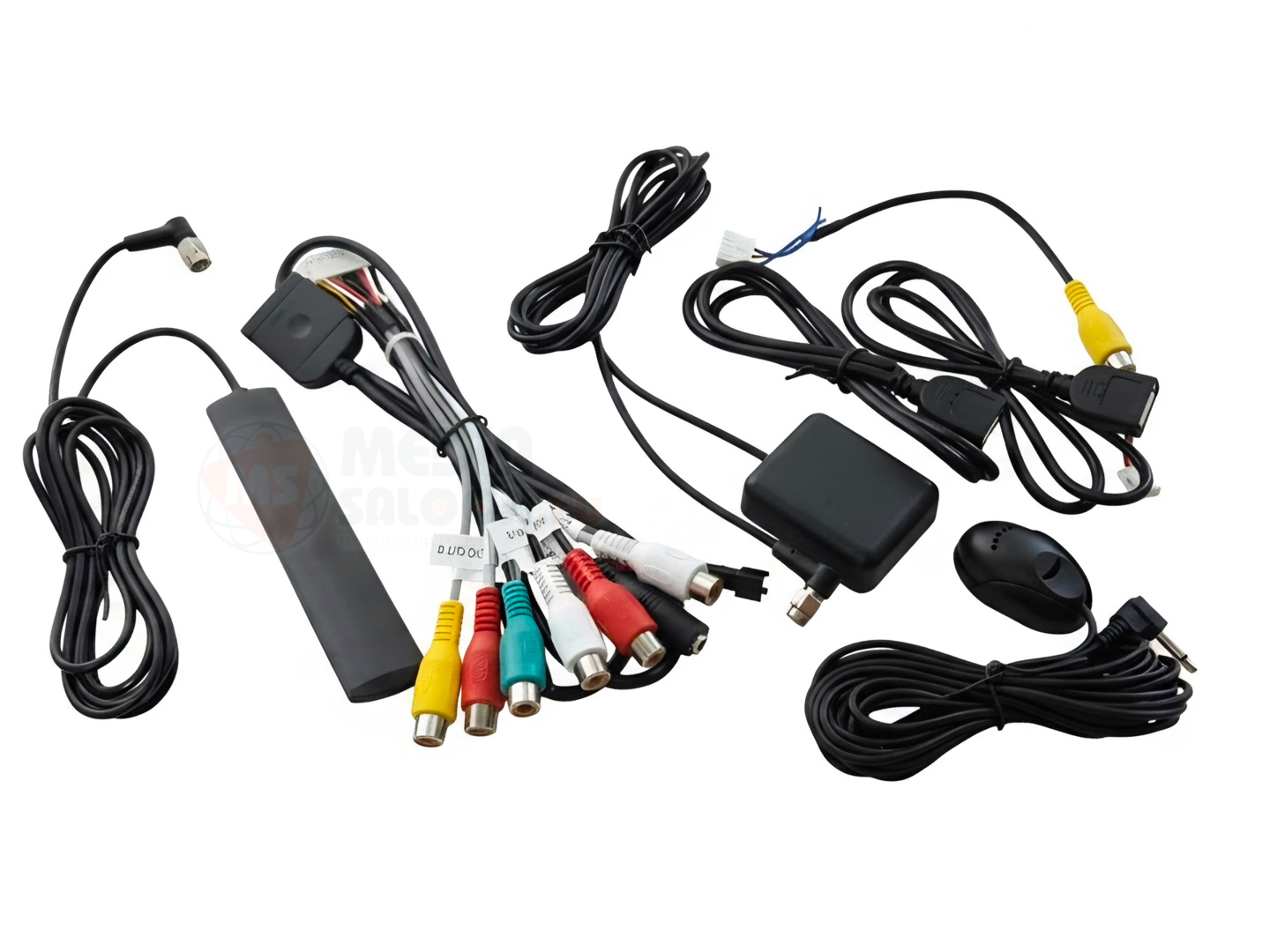

Комплект проводки Tesla Style — RCA, GPS, USB, микрофон, антенный адаптер.
Магнитола Tesla Style
Основной блок с вертикальным экраном
GPS-антенна
Для стабильного сигнала навигации
4G-антенна
Для мобильного интернета и связи
Выносной микрофон
Для звонков и команд
USB-кабели
Для внешних устройств и флешек
RCA-разъёмы
Для камер и аудиовыходов
Аудио входы/выходы
Линейные RCA: усилитель, сабвуфер
Антенный адаптер
под штатную антенну авто

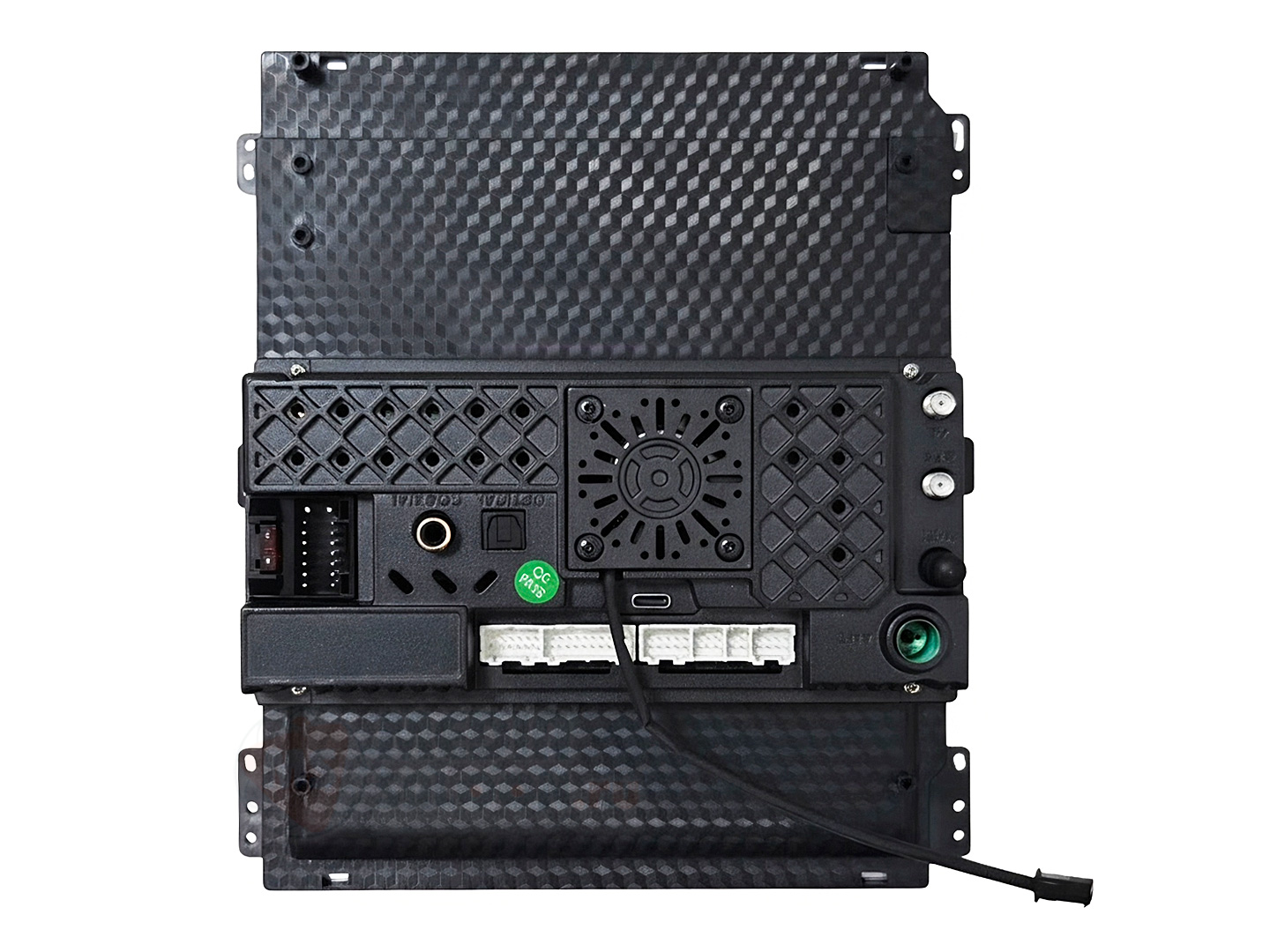

Задняя панель и разъёмы
Активный кулер, слот SIM, USB Type-C, разъёмы для антенн и штатной проводки.

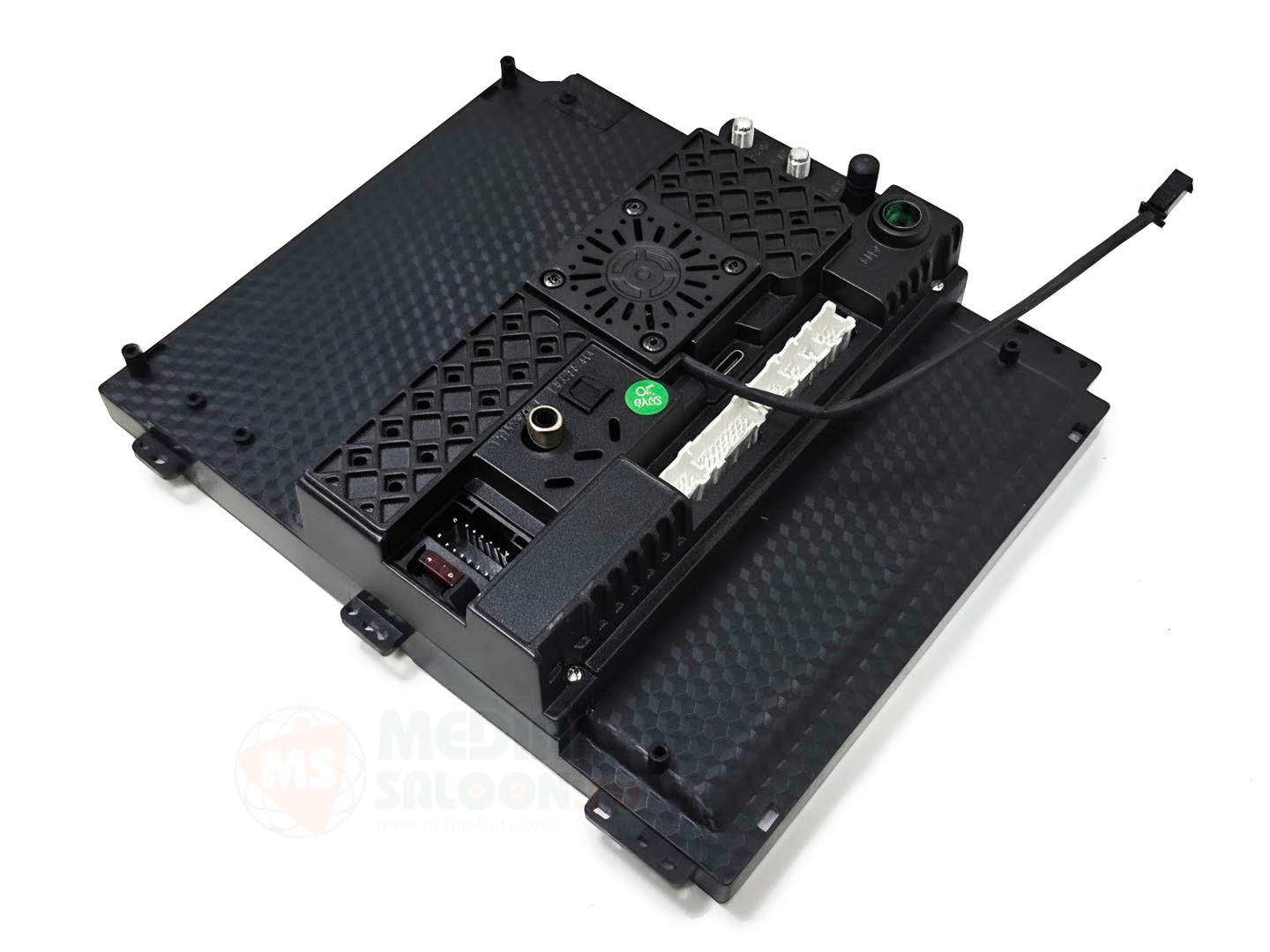

Компактная компоновка платы под узкий корпус. Кулер на месте — активное охлаждение сохранено.
Частые вопросы
Это «урезанная» версия TS20?
Нет. Это та же платформа — Unisoc 7870SC, Mali-G57, NPU 8 TOPS, Android 13, активное охлаждение. Отличия — в аудиочасти (TDA7851L + ROHM32107), радио (TDA7708) и объёме памяти (только 8+128 ГБ). Эти отличия вынужденные — узкий корпус не позволяет уместить стандартную плату.
Подойдёт ли к моему авто?
Tesla Style подходит для машин с вертикальной штатной консолью (Tesla, некоторые Volvo, ряд китайских электромобилей), а также может ставиться в авто с горизонтальной консолью — но тогда нужна специфическая переходная рамка. Уточните модель, год и комплектацию у продавца — он подберёт рамку и проводку.
Почему память только 8+128?
Из-за ограничений форм-фактора. Компактная плата Tesla Style не поддерживает больше оперативной и встроенной памяти. Это компромисс: 8+128 достаточно для навигации, музыки, звонков и лёгких приложений, но версии 12+256 в этом корпусе не будет.
Активный кулер есть?
Да. Несмотря на компактный корпус, в Tesla Style сохранён активный кулер. На фото задней панели он виден.
Чем радио TDA7708 отличается от базовой версии?
Только чипом — TDA7708 вместо SI47925. Функционально радио аналогично: AM/FM, RDS, европейский шаг частот 50 кГц. Разница обусловлена тем, что в компактный корпус Tesla Style не помещается стандартная плата TS20.
Что с 360°-камерами?
Поддержка AHD-камер встроена в магнитолу — как и в базовой TS20. Докупаются только сами камеры (4 штуки: перед, зад, два борта). Подключаются одной фишкой в предназначенный разъём.
Какая гарантия?
1 год на территории РФ — как и для базовой TS20. Условия уточняйте у продавца.
